イオン伝導ガラス中のリチウムイオン輸送環境の解明 -Liイオン電荷雲のトポロジカル分析により、ガラス電解質開発に新たな指針-

【概要】
 高輝度光科学研究センター回折散乱推進室の山田大貴研究員、尾原幸治主幹研究員(現:島根大学材料エネルギー学部教授)、廣井慧任期制専任研究員(現:島根大学材料エネルギー学部助教)、大阪公立大学の林晃敏教授、森茂生教授、作田敦准教授、塚崎裕文特任准教授、中島宏特任助教、高エネルギー加速器研究機構 物質構造科学研究所の池田一貴特別准教授、千葉大学の大窪貴洋准教授、ハンガリー科学アカデミー(ハンガリー)のラスロ・プスタイ科学顧問、ラスロ・テムレイトナー主任研究員、名古屋工業大学の小林亮助教、山形大学の臼杵毅教授、琉球大学の田原周太准教授、東北大学の雨澤浩史教授、物質・材料研究機構の館山佳尚副拠点長らによる共同研究グループは、大型放射光施設SPring-8※1のBL04B2ビームラインにおける高エネルギーX線回折※2および、大強度陽子加速器施設J-PARC※3のBL21 NOVAにおける中性子回折※4を活用することにより、Li3PS4硫化物ガラスにおけるLiイオン輸送環境の解明に成功しました。ガラス中のLiイオン輸送を原子・分子レベルで制御することは、電気自動車向け技術等として期待される全固体電池の実現に向けた鍵となります。固体電解質の有力候補であるLi3PS4ガラスは、理論研究よりLi+の移動とPS43-イオンの振動が連動して生じてLi+が固体中を移動することが提唱されていますが、これまで実験的には明確に把握できていませんでした。

 本研究では、ガラス中に存在するLiイオンの価数をトポロジカル※5に解析するBader法※6により評価することで、Li3PS4ガラスには3種類のLiイオン輸送環境が存在し、より移動性の高いLiイオン(Li3型イオン)は4.0~5.0Å(オングストローム)という比較的長い距離で存在しやすいことを解明しました。さらにスーパーコンピュータ富岳※7を用いた、機械学習を組み込んだ逆モンテカルロシミュレーション※8よりX線、中性子、電子線回折の実験データを再現し、一部結晶化したガラス構造では、このLi3型イオンの増加によりLiイオン輸送特性が向上していることを発見しました。本研究成果は、イオン伝導ガラスの新物質開発や特性の理解を促進し、新しい固体電解質材料の開発に新たな指針を提供するものです。

 本研究成果は、2023年4月3日(月)にWiley社の国際科学誌「Energy & Environmental Materials」に掲載されました。また、本研究は科学研究費助成事業 新学術領域研究「蓄電固体界面科学」の計画研究メンバーが連携して推進しました。



【ポイント】
⚫本研究成果は、イオン伝導ガラスの新物質開発や特性の理解を促進し、新しい固体電解質材料の開発に新たな指針を提供するものです。
⚫硫化物ガラスLi3PS4中に存在するLiイオンの電荷雲をトポロジカルに解析し、3種類のLiイオン環境が存在することを解明しました。
⚫液体・非晶質物質の構造解析に用いられる逆モンテカルロ(reverse Monte Carlo, RMC)シミュレーションに機械学習を適用することに成功しました。
⚫本研究は、日本が世界に誇る大規模研究施設である“大型放射光施設SPring-8”、“大強度陽子加速器施設(J-PARC)”、“スーパーコンピュータ「富岳」”から得られた結果を複合的に用いることで、Liイオン輸送特性が向上している一部結晶化したガラスのLiイオン環境の解明に初めて成功しました。



【研究の背景】
 1990年代から、硫化物ガラスの開発と材料特性、それを用いた全固体電池に関する研究が世界中で進められてきました。2010年代には室温で液体のイオン伝導率を超える10-2 S cm-1程度のイオン伝導率を持つLi10GeP2S12やLi9.54Si1.74P1.44S11.7Cl0.3が発見されています。また、これらを固体電解質に用いた全固体電池は高性能を有することも報告されました。さらに、高イオン伝導率の固体電解質を開発し、その特徴を活かした全固体電池を新たに見出すことが期待されています。特に、硫化物ガラスは一部結晶化させることでイオン伝導率が向上することが知られているものの、そのイオン伝導性を向上させる要因は解決されていませんでした。



【研究の詳細】
 このようなイオン伝導性を向上させる構造的要因は幅広く研究され、2020年に理論研究より硫化物ガラスLi3PS4において、PS4分子アニオン(陰イオン)の回転とLiイオン輸送に強い相関性が見られることが提唱されています。従来、このような回転運動はパドルホイール効果※9として高温において起こることが知られていますが、室温においても発生しているという可能性を示唆するものでした。しかしながら、そのようなアニオンの回転運動は理論研究ではピコ秒スケールで発生しており、実験的に観測することは大変困難です。そこで、本研究グループはそれら理論研究のシミュレーションを詳細に解析し、構造特徴を抽出することを試みました。PS43-アニオン(陰イオン)が回転した際、一番影響を受けるものは周囲に存在する3つのLi+カチオン(陽イオン)です。ゆえに、Liイオンの電荷雲をトポロジカルに解析できるBader法を適用し(図1a)、Liイオン周囲の電荷を積算しその価数の時間変化を確認しました。

 その結果、Liイオンの価数はパドルホイール現象が起こっていなくても、図1bに示すように振動していることを発見しました。周囲にあるイオンの振動によりLiイオンの価数が振動していると考えられます。このLiイオンの価数振動はガラスのほうが大きく、結晶では小さくなります(図1c)。さらに、その電荷雲をトポロジカルに解析し、図1dとeに示すように電荷雲の重心と最も近いLiイオン位置を比較してみると、ガラス・結晶において差はなく、図1fに示すように0.055Åのところに極小を持つような分布が得られ、価数振動が異なる3つのLiイオン環境が存在することを解明しました。その3つの状態の電荷雲を可視化すると、図2のようになります。また、価数振動が大きいLiイオンが4.0~5.0Åの相関を持ってガラス構造中にメッシュ状に分布していることを発見しました。このようなLiイオン同士が常に連動して振動することがLiイオンの共同的なジャンピングを容易にしていることが推測されます。さらに、Liイオン輸送特性が向上している一部結晶化したガラスについて放射光X線(SPring-8)、中性子(J-PARC)、電子線回折の実験データを取得し、機械学習から得られたパラメータ(富岳で取得)を組み込んだ逆モンテカルロシミュレーションからそのガラス構造を評価したところ、この不安定な電荷状態を持つLiイオン数が増加することを発見しました。したがって、分極率や電気陰性度の高いアニオンを組み合わせて、特徴的な価数振動と相関長を持つLiイオンをガラス内に多数内包させることが硫化物ガラスのイオン伝導率を向上させていると考えられます。

 本研究は、固体電解質はLiイオンの輸送を容易にする電荷状況を理想的に構築する必要があることを示しており、ガラス中の分子振動に基づくLiイオン輸送環境の構築が今後特に重要となることを提案しています。さらに本成果は、硫化物ガラスのみならず様々なイオン伝導ガラスの設計および理解に重要な知見であり、今後の固体電解質開発に指針を与えるものです。



【論文情報】
掲載誌:Energy & Environmental Materials

題名:Lithium ion transport environment by molecular vibrations in ion-conducting glasses(和訳:イオン伝導ガラスに分子振動によるリチウムイオン輸送環境)

著者:Hiroki Yamada, Koji Ohara,* Satoshi Hiroi, Atsushi Sakuda, Kazutaka Ikeda, Takahiro Ohkubo, Kengo Nakada, Hirofumi Tsukasaki, Hiroshi Nakajima, Laszlo Temleitner, Laszlo Pusztai, Shunsuke Ariga, Aoto Matsuo, Jiong Ding, Takumi Nakano, Takuya Kimura, Ryo Kobayashi, Takeshi Usuki, Shuta Tahara, Koji Amezawa, Yoshitaka Tateyama, Shigeo Mori, and Akitoshi Hayashi*

DOI:10.1002/eem2.12612

URL:https://onlinelibrary.wiley.com/doi/abs/10.1002/eem2.12612



【研究サポート】
科研費新学術領域研究(研究領域型)(課題番号:19H0814, 19H0815, 19H0816)
科研費基盤研究(B)(課題番号:20H02430, 21H02038)
科研費基盤研究(C)(課題番号:19K05025)
スーパーコンピュータ「富岳」と「スーパーコンピュータシステムITO」の計算資源の提供を受け、実施(課題番号:hp210335およびhp220039)



【参考情報】

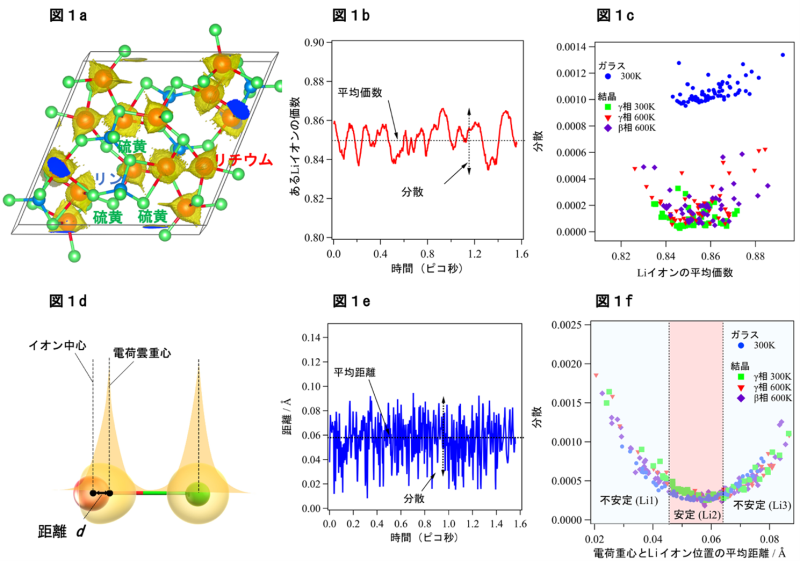

図1:Bader電荷分析法で評価したLiイオンの環境。(a) Li2S-P2S5結晶のBader法から得られたLiイオンの電荷密度。(b) Liイオンの1.6psの間の平均価数振動と分散。(c) ガラス相※10、結晶β相、結晶γ相のLiイオンの平均価数と分散の相関。(d) Bader解析で得られる距離情報。 (e) 1.6ps間のLiイオン位置と電荷雲重心の平均距離と分散。(f) ガラス相、結晶相各々のLiイオン位置と電荷雲重心の平均距離と分散の相関関係。

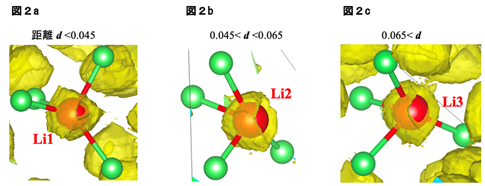

図2:Liイオンの電荷雲をトポロジカルに解析できるBader法によるLiイオンの分類:(a)Li1型:Liイオン位置と電荷雲重心の距離<0.045Å、(b)Li2型:距離=0.045〜0.065Å、(c)Li3型:距離<0.065Å
